Tixi ModemIntelligentes Tixi Alarm Modem für interkontinentale Fernwartungsaufgaben

Die Firma Danfoss produziert Frequenzumrichter (VLT), die unter anderem zur Antriebssteuerung von Pumpenmotoren verwendet werden. Ein VLT kann dabei z.B. Drehzahlen regeln, aber auch sämtliche Betriebsgrößen überwachen.

Tixi Alarm Modem

Um über Störungsmeldungen solcher VLTs informiert zu werden, wird ein Tixi Alarm Modem über den RS-485-Bus an den VLT angeschlossen. Für diese modernen und universellen Fernüberwachungseinheiten bietet die Firma Tixi eine eigene Modemversion an. Diese gewährleistet eine einwandfreie Kommunikation mit dem VLT.

Vollautomatisch werden alle relevanten Betriebsdaten eines VLT überwacht und im Störungsfall selbstständig Meldungen abgesetzt. Weitere Vorteile dieser Lösung sind die umfangreichen Konfigurations- sowie Diagnosemöglichkeiten. Diese bieten, ebenfalls "live", einen direkten und transparenten Zugriff auf den VLT.


Interkontinentale Verbindungen

Wir nutzten das Tixi Alarm Modem für interkontinentale Verbindungen und bauten ein strukturiertes Fernwartungsnetzwerk für VLTs auf. So musste das Modem z.B. für den Einsatz im asiatischen Raum und die anschließende telefonische Verbindung nach Deutschland angepasst werden. Als entsprechende Gegenstelle in Deutschland wurde eine Fernwartungszentrale eingerichtet. Bei Auftreten von Betriebsstörungen, stellt das Modem selbstständig Kontakt zur Fernwartungszentrale her, um die Störungsmeldung (sog. "notifications") anzuzeigen.

Störungsmeldungen können auch per E-Mail, Fax oder SMS versendet werden.


Alarme

Das Modem überwacht den Betriebszustand der Pumpen über eine Vielzahl von VLT-internen Funktionsparametern. Störungsmeldungen werden abhängig von vorkonfigurierten Parametern automatisch ausgelöst. Dazu werden die Werte der Funktionsparameter in Meldungstemplates übernommen. Dabei werden Fehlermeldungen, die von dem VLT als Zahlwerte ausgegeben werden, in vom Kunden vorgegebene Klartextmeldungen übersetzt. Aus einer weiteren, modeminternen Datenbank werden die Kontaktdaten der Empfänger gezogen. Schließlich wird der fertige Meldungstext über den gewünschten Kanal abgesetzt.

Vorteil dieses Verfahrens ist eine einfache Wartbarkeit der Modems durch zentralisierte Meldungstexte und Kontaktdaten. Hinzu kommen einfach lesbare und klare Störungsmeldungen mit standardisierten Texten und allen relevanten Betriebsparametern.


Danfoss Frequenzumrichter

Diagnose

Die relevanten Betriebsparameter können vom Service weltweit live durch Einwahl über das Telefonnetz auf den PPP-Server eines solchen Modems abgefragt werden.

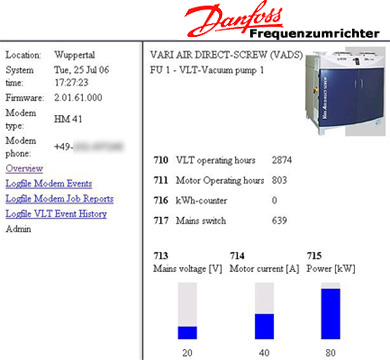

Das Modem stellt die Daten auf einer Webseite dynamisch zur Verfügung. Eingebettet in einem Standard HTML-Kontext werden alle wichtigen Werte durch Balkendiagramme und Tabellen übersichtlich dargestellt.

Daten aus dem VLT, wie Fehlertexte, aber auch modeminterne Betriebsdaten, wie ausgelöste Alarme, werden mitgeloggt. Art, Umfang und Zeitpunkt des Mitschreibens sind auf diesen Anwendungsfall konfiguriert. Diese LOG-Files können über die Webseite eingesehen werden.

Das Modem kann zur Laufzeit in einen transparenten Daten-Modus geschaltet werden, über den sich der Techniker direkt mit dem VLT verbinden kann.


Konfiguration

Das Modem wird durch Einwahl über das Telefonnetz oder über eine RS-232-Schnittstelle direkt am PC konfiguriert und verwaltet. Nach hergestellter Verbindung werden Aktionen, Grenzwerte, sowie abzufragende Parameter und Alarmketten eingestellt. Es kann ein Upload der Webseite durchgeführt oder live Daten und Log-Files abgefragt werden.

Danfoss Konfiguration

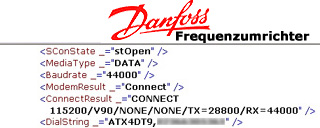

Um eine größere Flexibilität in der Konfiguration zu erreichen und dadurch präzisiere Einstellungen zu ermöglichen, führten wir die Konfiguration direkt auf XML-Ebene durch. Damit sind individuelle Lösungen, die weit über die Möglichkeiten einer IDE hinausgehen, wie die Mechanismen der Übersetzung von Fehlercodes in Texte und des dynamischen Einsetzens von Adressaten in Meldungstemplates, konfigurierbar. Die schnelle, schlanke Alarmbündelung und
-verarbeitung ist so überhaupt erst möglich.

Als OEM-Version wird das Tixi Modem unter anderem von den Firmen Danfoss GmbH, Mitsubishi Electric sowie der Testo AG und WILO AG für verschiedenste Anwendungen genutzt.

Tixi Alarm Modems haben folgende Protokolle eingebaut:

Mitsubishi

  • XL
  • MELSEC FX-Serie

Moeller

  • Easy 400, 500, 600, 700, 800,
  • MFD-Titan
  • PS4 Serie

Siemens

  • Simatic S7-200 / 300 / 400

ABB

  • AC010, AC31, ACS, DCS, CL

VIPA

  • 100V, 200V, 300V

Saia Burgess

  • PCS, PCD

sowie Berthel, Allen Bradley - Pico/GFX, Theben PHARAO-II, Conrad C-Control I + II, Carel Macroplus u.a.


Feldbus-Protokolle

  • MODBUS (RTU/ASCII)
  • M-Bus (Zähler für Strom, Gas, Wasser, Wärme)
  • CAN-Bus
  • Tixi-Bus
